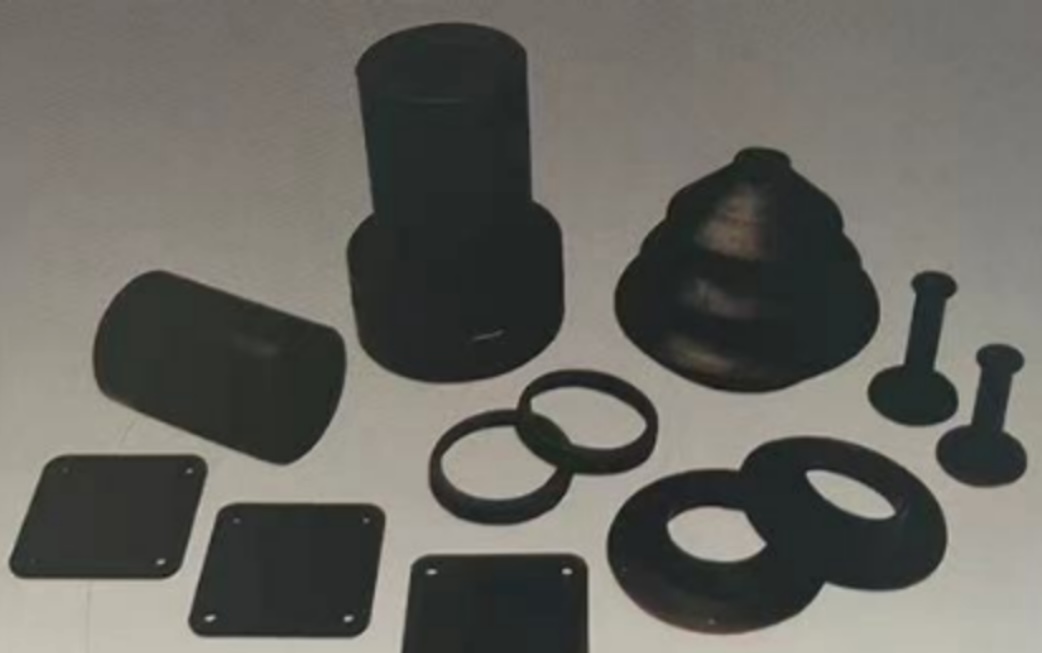

ปะเก็นยาง – คู่มือชิ้นส่วนซีลแบบสถิตและแบบเคลื่อนไหว

วิศวกรต้องเผชิญกับความท้าทายอย่างต่อเนื่อง นั่นคือการเลือกซีลที่เหมาะสมสำหรับงานนั้นๆ ทุกวัน คุณต้องพิจารณาแบบแปลน เปิดคู่มือการบำรุงรักษา หรือเดินสำรวจพื้นที่ผลิต พบว่าหน้าแปลนมีรอยรั่ว หรือกระบอกสูบกำลังเสียหายเพลาเสื่อมสภาพแล้วผู้ร้ายคืออะไร? บ่อยครั้งก็มาจากการเลือกซีลที่ไม่เหมาะสม คู่มือนี้นำเสนอกรณีศึกษาเชิงปฏิบัติ เพื่อช่วยให้คุณตัดสินใจเลือกใช้ระหว่างปะเก็นยาง ซีลกันฝุ่น ซีลทรง V และโอริง

การปิดผนึกแบบคงที่สำหรับข้อต่อที่ไม่เคลื่อนที่

ลองนึกถึงตัวเรือนปั๊ม ซึ่งประกอบด้วยพื้นผิวโลหะสองชิ้นที่ยึดเข้าด้วยกันด้วยสลักเกลียว แม้ภายนอกจะดูเรียบเสมอกัน แต่เมื่อส่องดูภายใต้กล้องจุลทรรศน์ จะพบว่าพื้นผิวเหล่านั้นมีรอยขีดข่วน ร่องรอยจากเครื่องมือ และแอ่งเล็กๆ อยู่เต็มไปหมด ของไหลจะไหลตามเส้นทางเหล่านี้ ระหว่างพื้นผิวทั้งสองนั้นวางปะเก็นยางไว้ เมื่อขันสลักเกลียวให้แน่น ปะเก็นจะถูกบีบอัดและไหลเข้าไปในความไม่เรียบเหล่านั้น จนสามารถปิดกั้นการรั่วได้ ใช้ปะเก็นยางกับตัวเรือนปั๊ม ฝาครอบวาล์ว หน้าแปลนท่อ และแผงปิดช่องเข้าถึง พื้นที่ขนาดใหญ่หรือรูปร่างไม่สม่ำเสมอ? ไม่มีปัญหา หากงานของคุณเกี่ยวข้องกับพื้นผิวคงที่สองชิ้นที่ต้องการการปิดผนึก ปะเก็นยางมักเป็นคำตอบที่เหมาะสม โปรดจำไว้ว่า ปะเก็นยางไม่เหมาะสำหรับชิ้นส่วนที่เคลื่อนไหว

ซีลแบบไดนามิกสำหรับเพลาแบบสั่นและเพลาแบบหมุน

ลองพิจารณากระบอกไฮดรอลิกในรถขุดตักดิน แกนลูกสูบจะยื่นออกและหดกลับ เคลื่อนที่เข้า–ออกภายในกระบอกอย่างต่อเนื่อง ฝุ่น โคลน และทรายมีอยู่ทุกหนทุกแห่ง หากสิ่งปนเปื้อนเหล่านี้หลุดรอดผ่านซีลแกนลูกสูบ ก็จะทำให้ผนังกระบอกเกิดรอยขีดข่วน ทำลายลูกสูบ และเสียหายไปทั้งชุด แล้วคุณควรเพิ่มอะไรเข้าไป? ซีลกันฝุ่นควรมีติดตั้งบนกระบอกไฮดรอลิก ตัวขับเคลื่อนนิวเมติก รางนำทางเชิงเส้น รวมถึงเพลาแบบสั่นกลับที่สัมผัสกับสิ่งสกปรกอยู่เสมอ

ติดตั้งอุปกรณ์เหล่านี้ไว้ด้านนอกของซีลแรงดันหลัก หน้าที่ของมันคือการกันสิ่งแปลกปลอมเข้าไป ไม่ใช่การยึดเหนี่ยว ขอบยางยืดหยุ่นจะเช็ดทำความสะอาดแกนลูกสูบทุกครั้งที่หดกลับ ขจัดโคลน ฝุ่น และละอองน้ำ หากอุปกรณ์ของคุณทำงานในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น โคลน หรือความชื้น ซีลกันฝุ่นจะช่วยยืดอายุการใช้งานได้อย่างมาก พวกมันคือเกราะป้องกันแรกจากการปนเปื้อน ควรเปลี่ยนทดแทนอย่างสม่ำเสมอ เพราะอุปกรณ์เหล่านี้เสื่อมสภาพเร็วกว่าซีลแรงดัน

แล้วสำหรับเพลาที่หมุนล่ะ? มอเตอร์ไฟฟ้า กล่องเกียร์ และลูกกลิ้งลำเลียง เพลาเหล่านี้มักหมุนด้วยความเร็วสูง มีแนวโน้มที่จะไม่ได้แนวตรงกัน บางครั้งพื้นผิวของเพลาอาจขรุขระจากการสึกหรอ ซึ่งทำให้ซีลแบบลิปมาตรฐานเกิดความร้อนสูง เสียงดังเอี๊ยดอ๊าด และเสียหายอย่างรวดเร็ว ในกรณีเช่นนี้ รูปทรงเรขาคณิตที่แตกต่างจะให้ประสิทธิภาพดีกว่า ซีลชนิด V‑seal จึงเป็นตัวเลือกที่เหมาะสมสำหรับเพลาที่หมุนซึ่งมีปัญหาเรื่องการไม่ได้แนวตรง การเคลื่อนตัวออกศูนย์ หรือพื้นผิวขรุขระ

โครงสร้างหน้าตัดรูปตัววีนั้นออกแบบอย่างชาญฉลาด เมื่อเพลาหมุน แรงหนีศูนย์กลางจะดันขอบซีลให้หันออกด้านนอก ทำให้สัมผัสกับพื้นผิวคู่ประกบเพียงเล็กน้อย ส่งผลให้เกิดแรงเสียดทานต่ำมาก รูปทรงดังกล่าวยังสร้างการเคลื่อนที่แบบปั๊ม ช่วยขับไล่สิ่งสกปรกออกจากบริเวณซีล โดยไม่จำเป็นต้องใช้การประกอบที่แน่นพอดี เพียงสวมใส่เข้ากับเพลา ก็จะปรับแนวได้เอง สามารถนำไปใช้กับมอเตอร์ไฟฟ้า เพลาเข้า–ออกของเกียร์ รวมถึงอุปกรณ์ทางการเกษตรและลูกกลิ้งสายพานลำเลียง รองรับความเร็วของเพลาได้สูงสุดถึง 20 เมตรต่อวินาที และทนต่อการเบี่ยงเบนเชิงมุมที่อาจทำลายซีลชนิดอื่นๆ ได้ การติดตั้งทำได้อย่างรวดเร็ว โดยไม่ต้องใช้เครื่องมือเฉพาะทางแต่อย่างใด

โอริงแบบสากลสำหรับการใช้งานที่หลากหลาย

แล้วเมื่อใดล่ะที่คุณควรใช้ซีลที่พบได้บ่อยที่สุด? นั่นก็คือทุกที่นั่นเอง โอริงถือเป็นซีลมาตรฐานสำหรับแทบทุกงานประยุกต์ ไม่ว่าจะเป็นกระบอกไฮดรอลิก วาล์วระบบลม ข้อต่อแบบเชื่อมต่อเร็ว ข้อต่อท่อส่งของเหลว และอีกนับไม่ถ้วนทั้งในงานแบบสถิตและแบบเคลื่อนไหว หลักการก็ง่ายๆ เพียงแค่การเปลี่ยนรูปอย่างมีการควบคุม คุณเจาะร่อง ใส่โอริงเข้าไป แล้วบีบอัดให้แน่นด้วยชิ้นส่วนที่ประกบกัน หน้าตัดวงกลมจะแบนลง เกิดแรงสัมผัสเพื่อการปิดผนึกสองจุด ขณะเดียวกัน ความดันภายในจะดันโอริงเข้าหาด้านที่มีความดันต่ำ ส่งผลให้แรงกดระหว่างพื้นผิวเพิ่มขึ้น เป็นแบบเสริมแรงด้วยตนเอง ใช้งานได้ตั้งแต่สุญญากาศไปจนถึงความดันสูง ทนทานต่ออุณหภูมิได้ตั้งแต่ –50°C ถึง 200°C หากมีร่องรองรับ โอริงก็มักจะเข้ากันได้อย่างแน่นหนา
